Reparatur-Archiv
Dokumentierte Reparaturen.
Zwei ausgewählte Fälle mit Bildern und Video – als Muster für das neue Reparaturarchiv.
Ausgewählte Reparaturen
Reparaturarchiv.
Kompakte Übersicht – Details, Bilder und Video öffnen sich erst beim Anklicken.
Smartphone · Datenrettung
iPhone 12 Datenrettung
Beschädigtes Logicboard – Instandsetzung zur erfolgreichen Datensicherung.
Notebook · Lötarbeiten
Notebook Acer A517
Defekte Ladebuchse auf dem Mainboard ersetzt.
Smartphone · Mikrolöten
iPhone 12 Akkuchip
Originalen Akkuchip auf einen neuen Akku übertragen.
Notebook · Mikrolöten
MacBook Pro A1706
Abgerissenes Display-Flexkabel wieder instandgesetzt.
KFZ-Elektronik · Mikrolöten
Autoschlüssel
Abgerissene Lötpads instandgesetzt und Mikroschalter erneuert.
Smartphone · Datenrettung
Fairphone 3 Datenrettung
Sudden-Death-Fehler – zwei PMU-Chips ersetzt.
Konsole · Umbau
Sega Dreamcast HDMI
HDMI-Ausgang durch zwei angelötete Flexkabel nachgerüstet.
KFZ-Elektronik · Diagnose
Deutronic DBL 800-14
Mikroriss in einer Stromverbindung per Oszilloskop lokalisiert.
Audio · Elektronik
Dual Plattenspieler RC 160 RC
Defekte Dioden und Kondensatoren ersetzt und Mechanik justiert.
Konsole · Reparatur
Defekte Wii U
Zwei Kurzschlüsse nach Anschluss einer externen Festplatte behoben.
Industrie · Mikrolöten
EC.8 Connector – 120 Pin
Gebrochenen 120-poligen Connector ausgelötet und ersetzt.
Smartphone · Mikrolöten
Samsung Galaxy A71
Defekten Board-Connector ausgelötet und ersetzt.
Notebook · Mikrolöten
24-polige USB-C-Buchse
Abgerissene Pads und Kondensator instandgesetzt, Buchse neu eingelötet.
Industrie & B2B · Reparatur
Diagnosegerät – Süwag
Sonderlösung für abgebrochenen Mikroschalter und beschädigte USB-Buchse.
Haushaltsgerät · Platinenreparatur
Bauknecht WA Sensitive 24 DI
Defekte Bauteile auf der ausgebauten Steuerplatine ersetzt.
Smartphone · Mikrolöten
iPhone 7 Audiofehler
Audio-IC ausgelötet, beschädigte Verbindung per Jumper repariert und Chip reballed.
KFZ-Elektronik · Mikrolöten

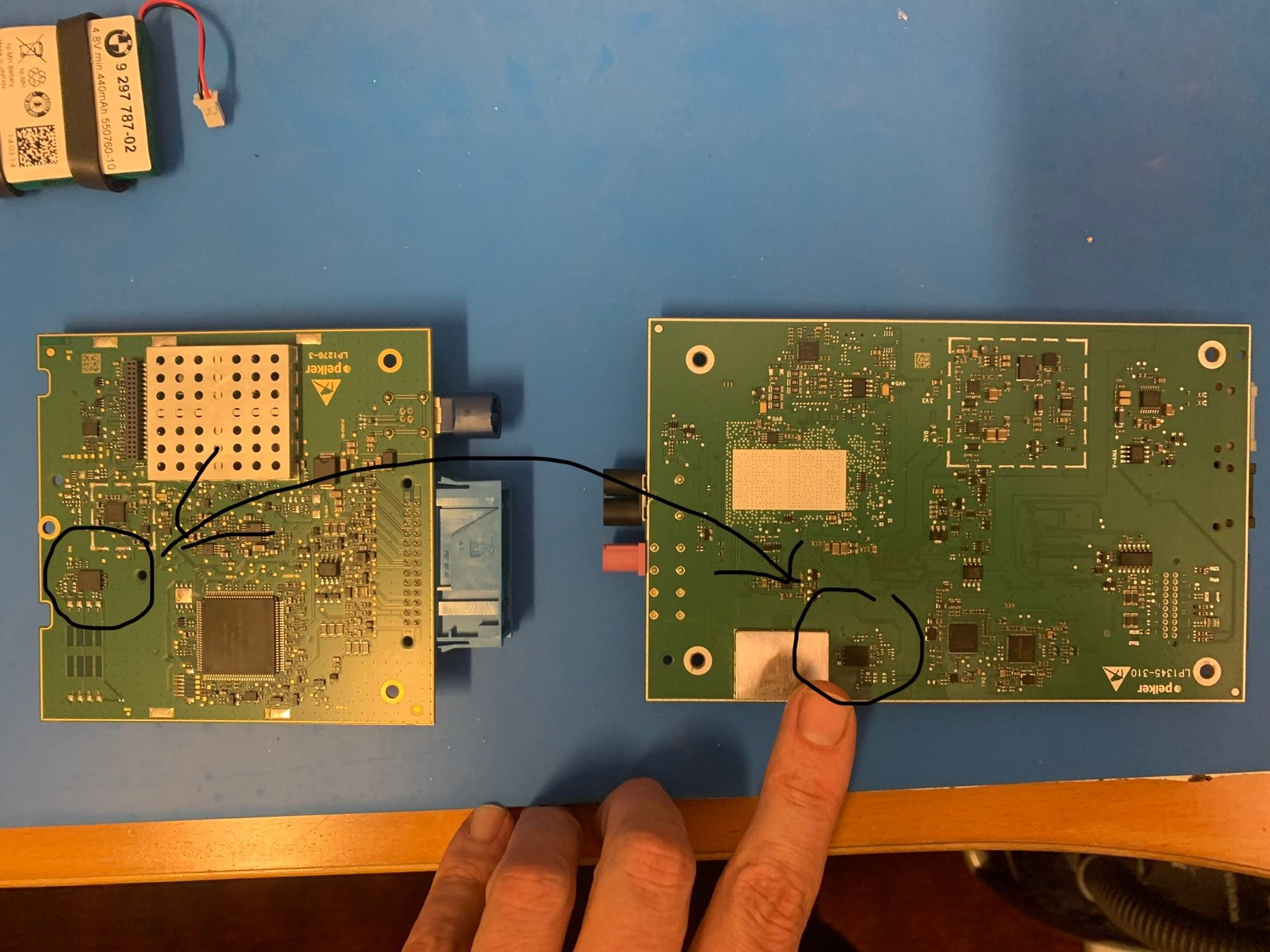

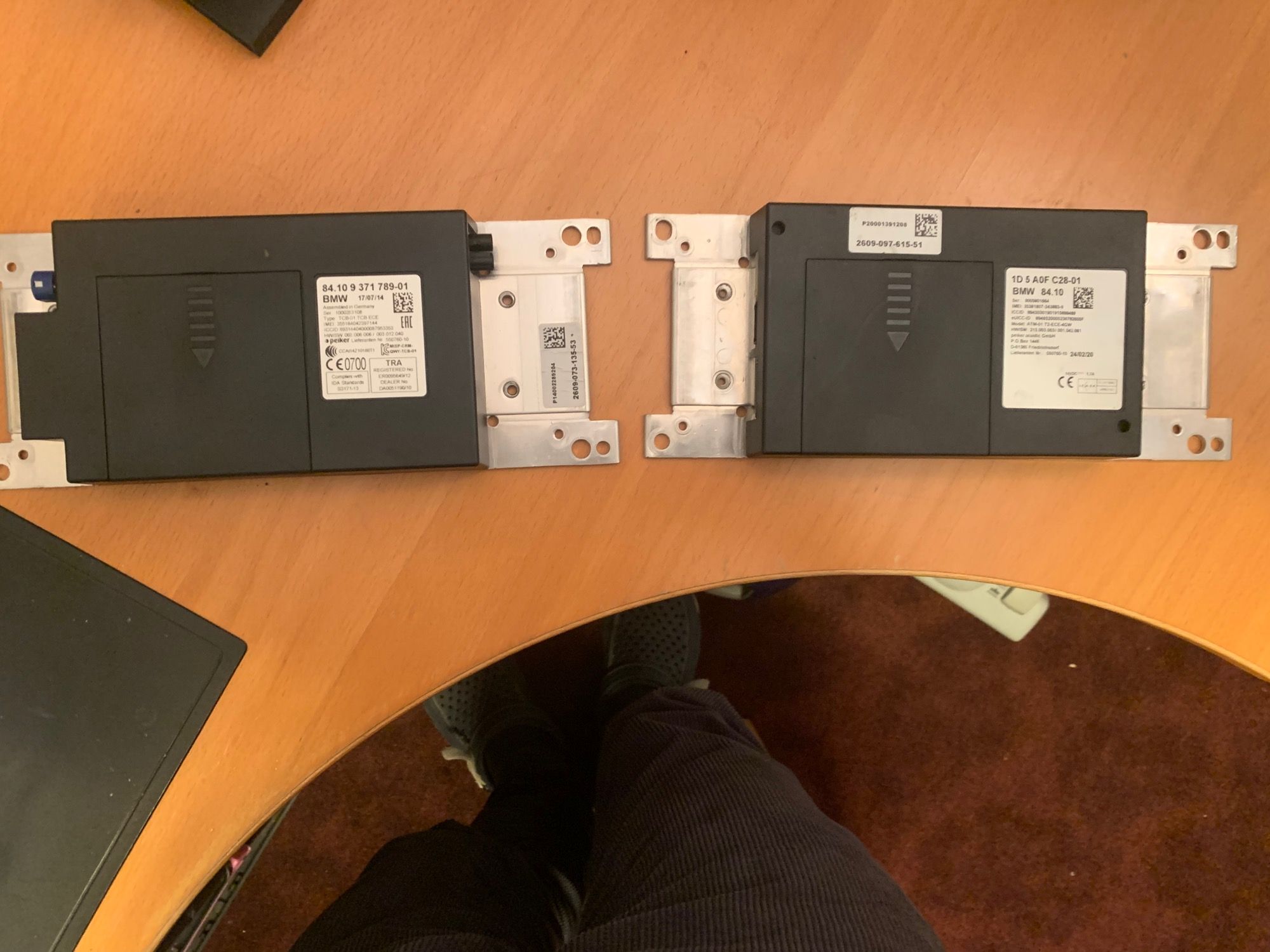

BMW TCB → ATM Umbau
Bei diesem Umbau wurde die eSIM zwischen TCB- und ATM-Modul umgelötet.
Smartphone · Datenrettung

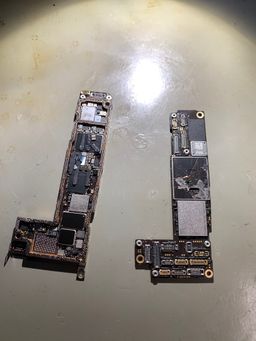

iPhone 12 Datenrettung
Das iPhone hatte einen Totalschaden und ein leicht gebogenes Logicboard. Die Boardhälften wurden getrennt, ein gebrochener Chip und ein loses Bauteil instandgesetzt. Danach ließ sich das Gerät provisorisch starten und die Daten konnten gesichert werden.

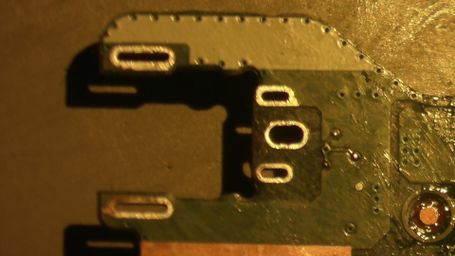

Notebook · Lötarbeiten

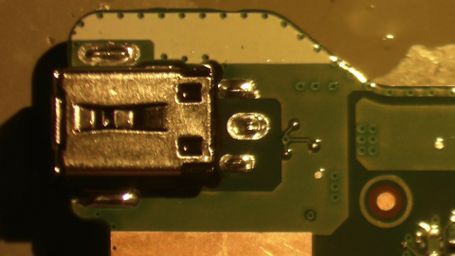

Notebook Acer A517
Beim Mainboard eines Acer A517 wurde die defekte Ladebuchse ausgelötet, der Bereich gereinigt und eine neue Buchse eingelötet.

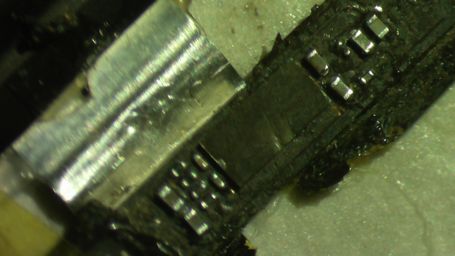

Smartphone · Mikrolöten

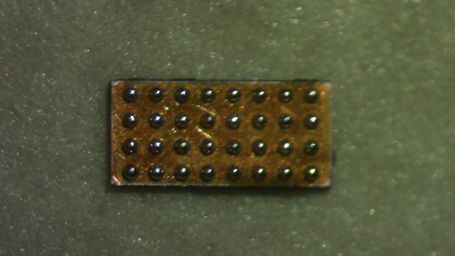

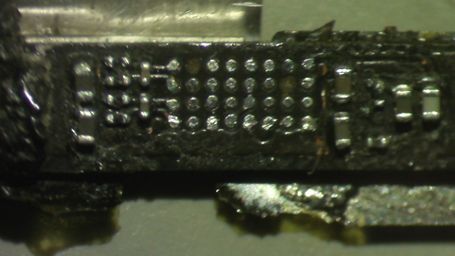

iPhone 12 Akkuchip
Der Kunde wünschte die Übernahme des vorhandenen Akkuchips auf den neuen Akku, damit die zugehörigen Akkuinformationen erhalten bleiben.
Notebook · Mikrolöten

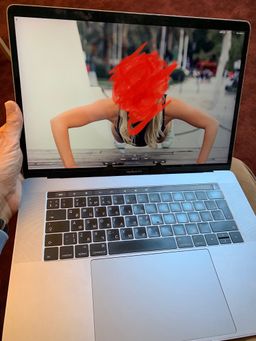

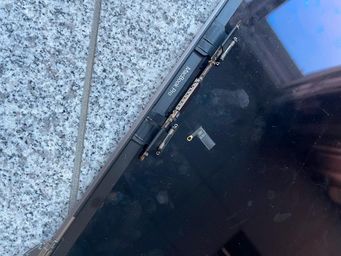

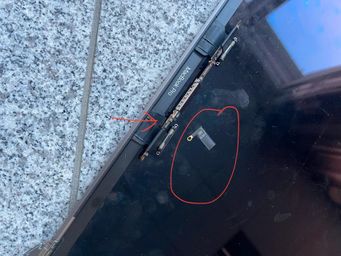

MacBook Pro A1706
Bei einer Selbstreparatur war das Flexkabel des Displays abgerissen. Das Flexkabel wurde wieder zusammengelötet und das Display anschließend wieder in Funktion gebracht.
KFZ-Elektronik · Mikrolöten

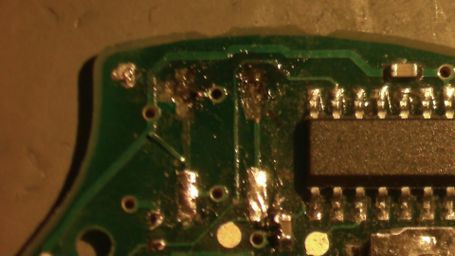

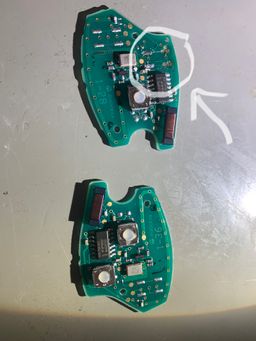

Autoschlüssel
Nach einem misslungenen Auslötversuch waren Lötpads beschädigt. Die Stellen wurden instandgesetzt, neue Mikroschalter eingelötet und zusätzlich mit UV-Kleber stabilisiert.
Smartphone · Datenrettung

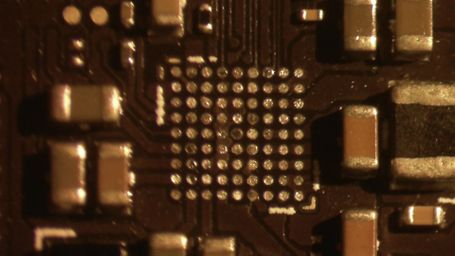

Fairphone 3 Datenrettung
Das Fairphone 3 reagierte nach einem plötzlichen Ausfall überhaupt nicht mehr. Zwei PMU-Chips wurden ersetzt. Anschließend lief das Gerät wieder und die Daten konnten gerettet werden.
Konsole · Umbau

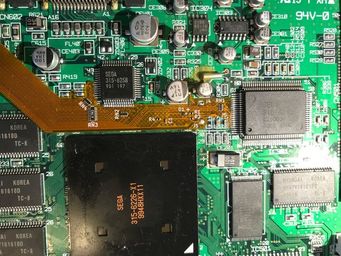

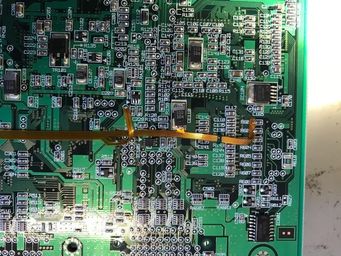

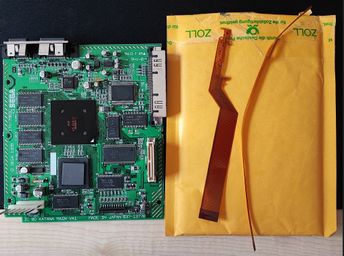

Sega Dreamcast HDMI
Eine Sega Dreamcast wurde mit einem HDMI-Ausgang ausgestattet. Dazu mussten zwei Flexkabel präzise auf der Platine angelötet werden.
KFZ-Elektronik · Diagnose
Deutronic DBL 800-14
Der Ladecomputer erkannte die Autobatterie, startete den Ladevorgang jedoch nicht. Ein Mikroriss an einer angelöteten Schraubverbindung wurde durch Messungen lokalisiert und die Verbindung neu verlötet.
Audio · Elektronik

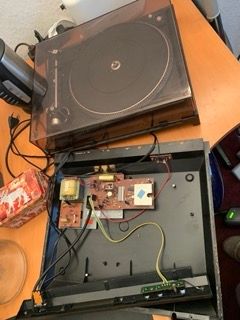

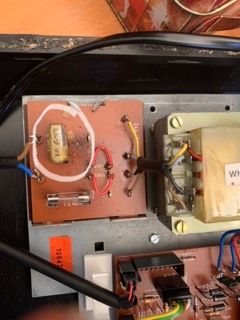

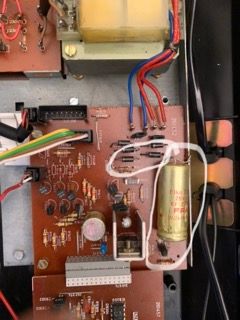

Dual Plattenspieler RC 160 RC
Nach Rauchentwicklung ließ sich das Gerät nicht mehr einschalten. Zwei Dioden und drei Kondensatoren wurden erneuert. Zusätzlich wurde der Steuerpimpel ersetzt und neu justiert.
Konsole · Reparatur

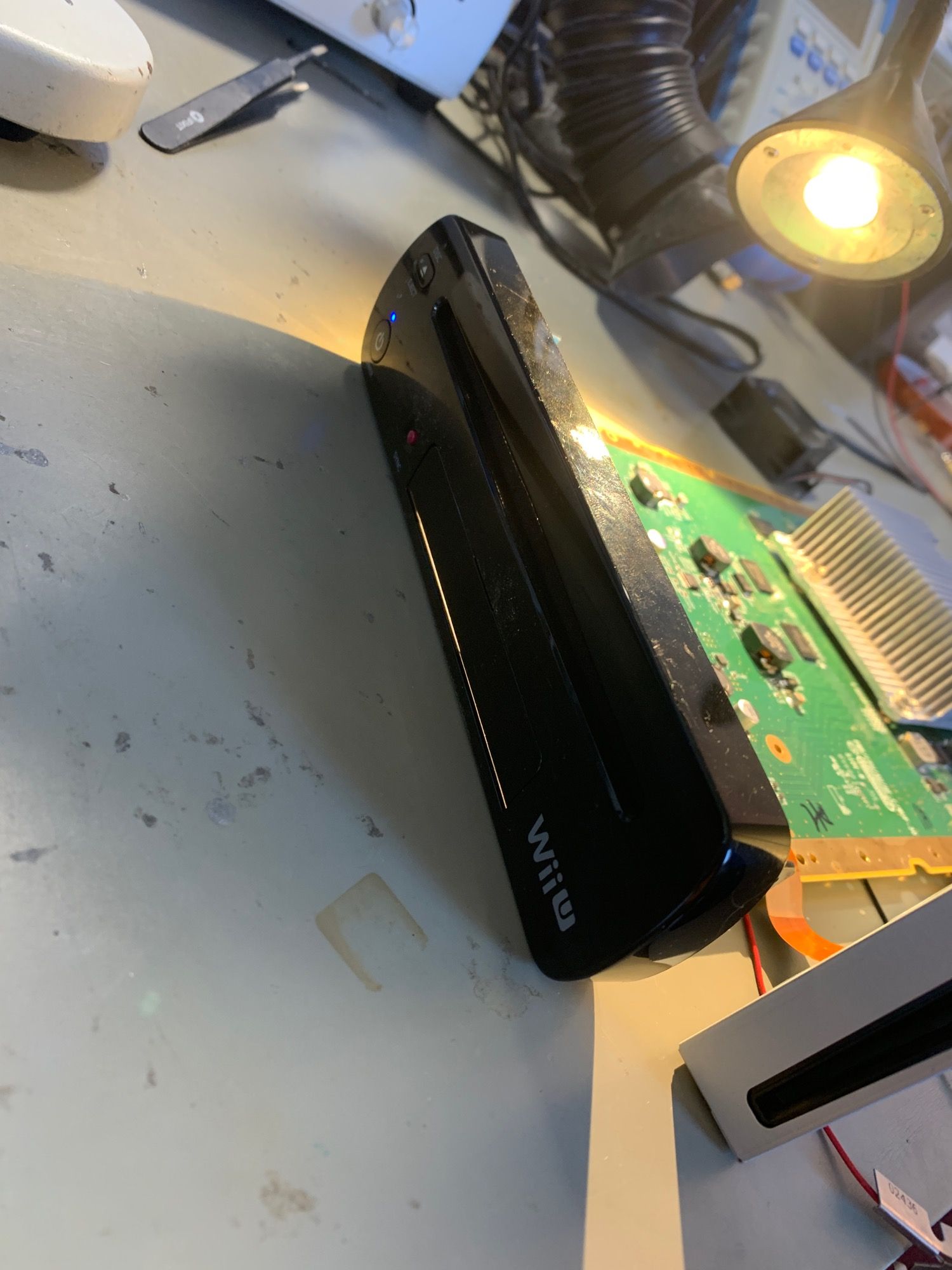

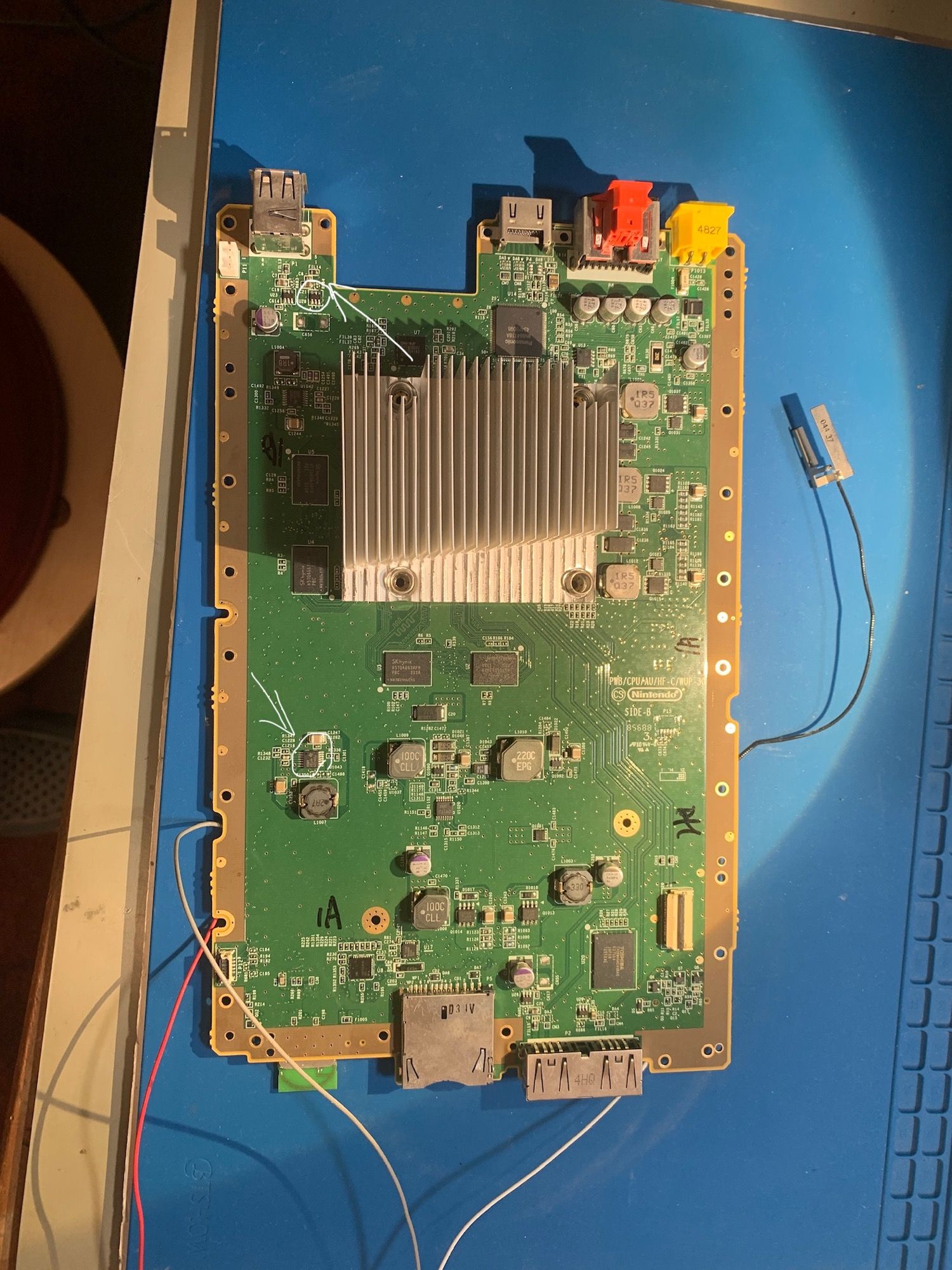

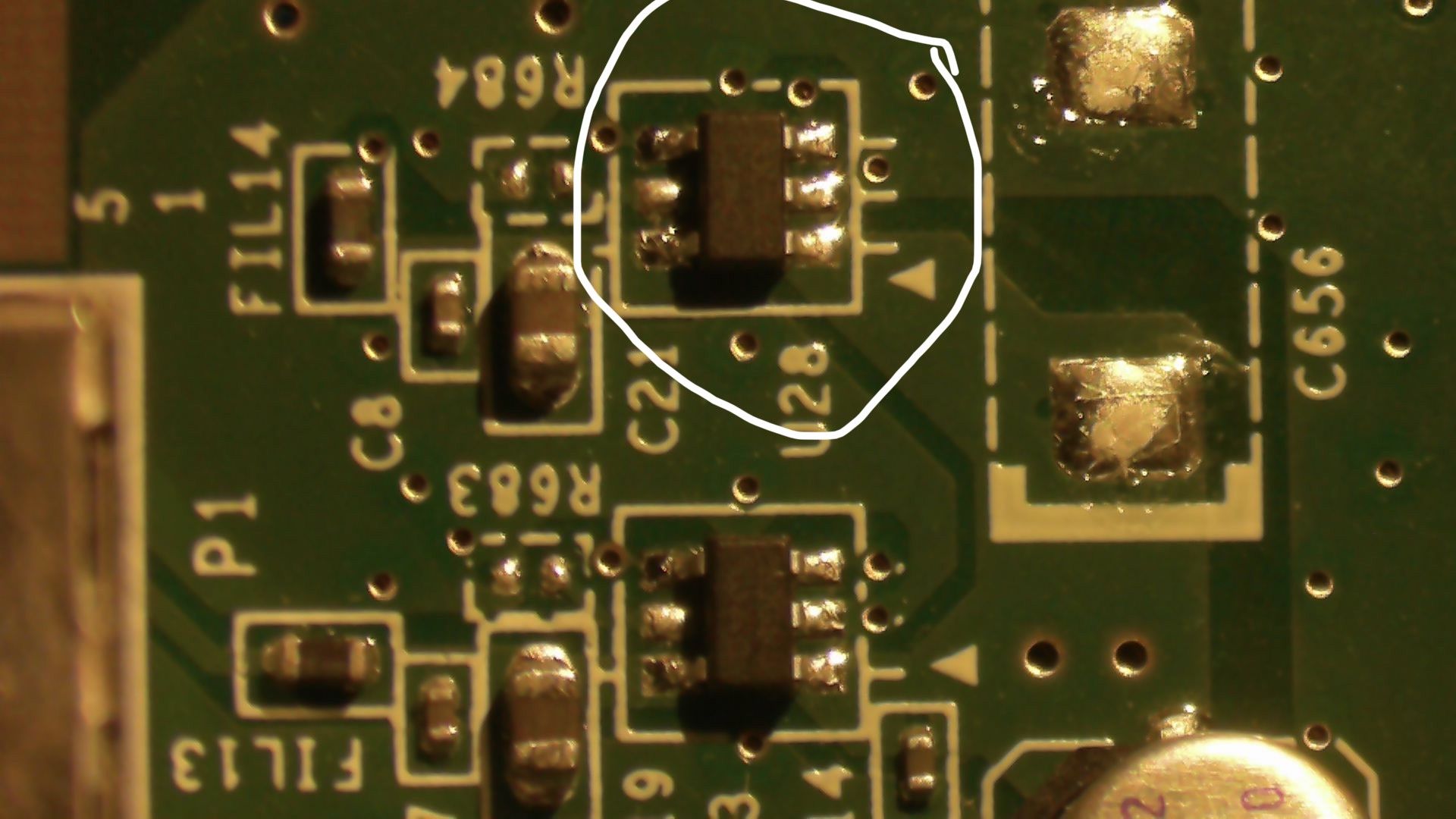

Defekte Wii U
Nach dem Anschließen einer externen Festplatte gab es laut Kunde einen Knall und die Wii U ließ sich nicht mehr einschalten. Bei der Diagnose wurden zwei Kurzschlüsse gefunden. Zwei defekte Bauteile wurden ersetzt; anschließend war die Konsole wieder voll funktionsfähig.
Industrie · Mikrolöten

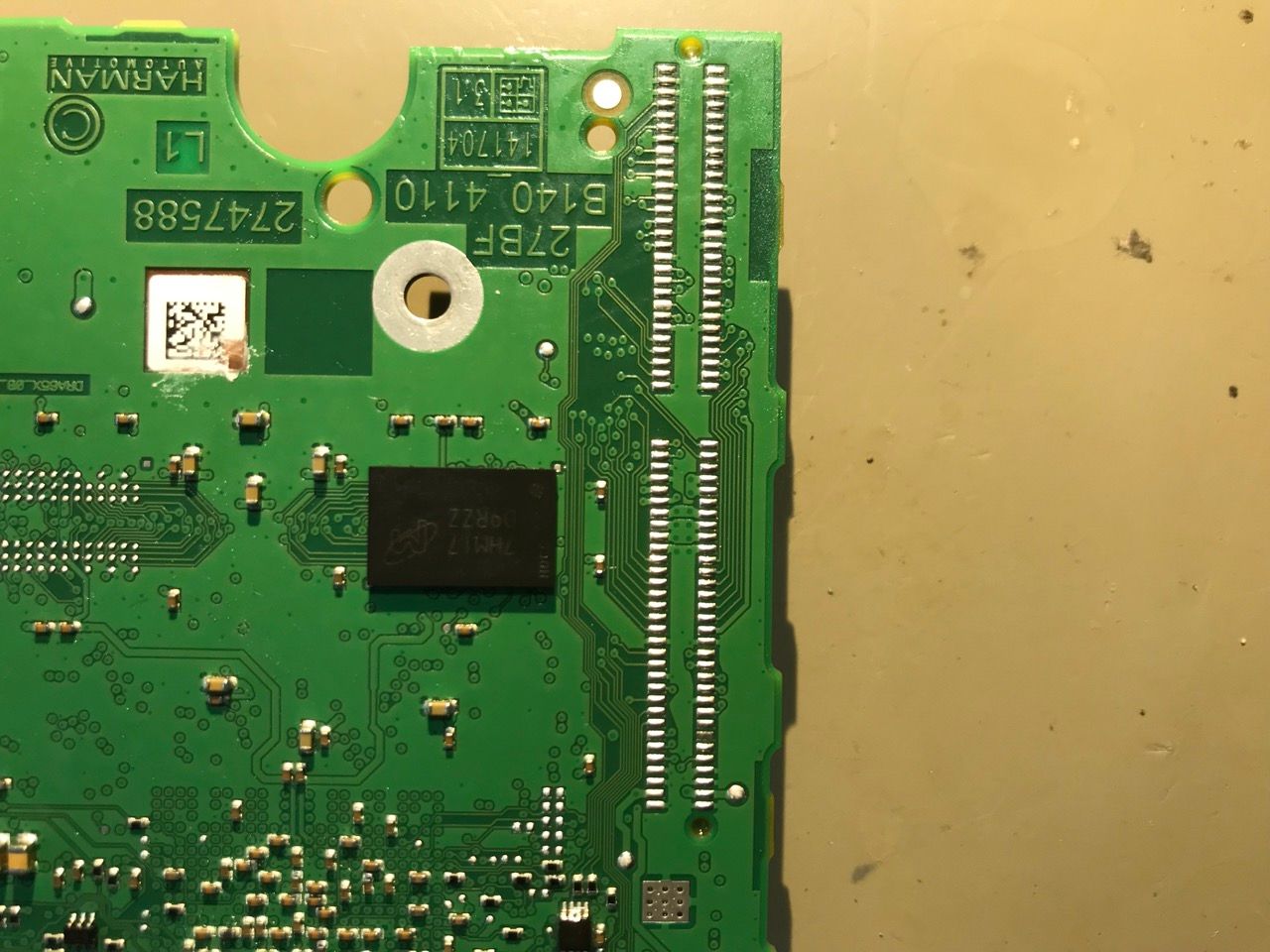

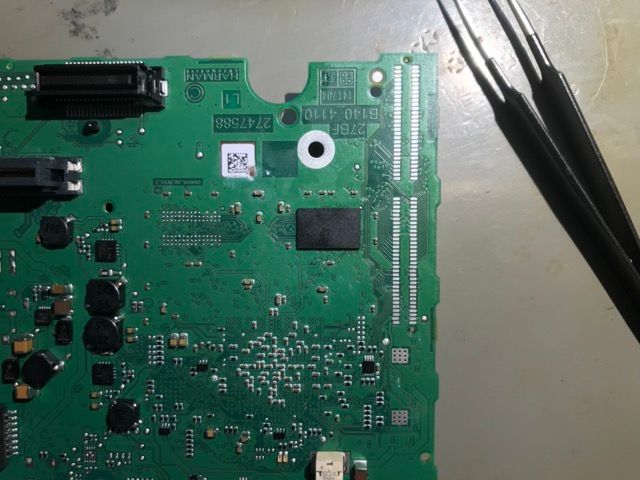

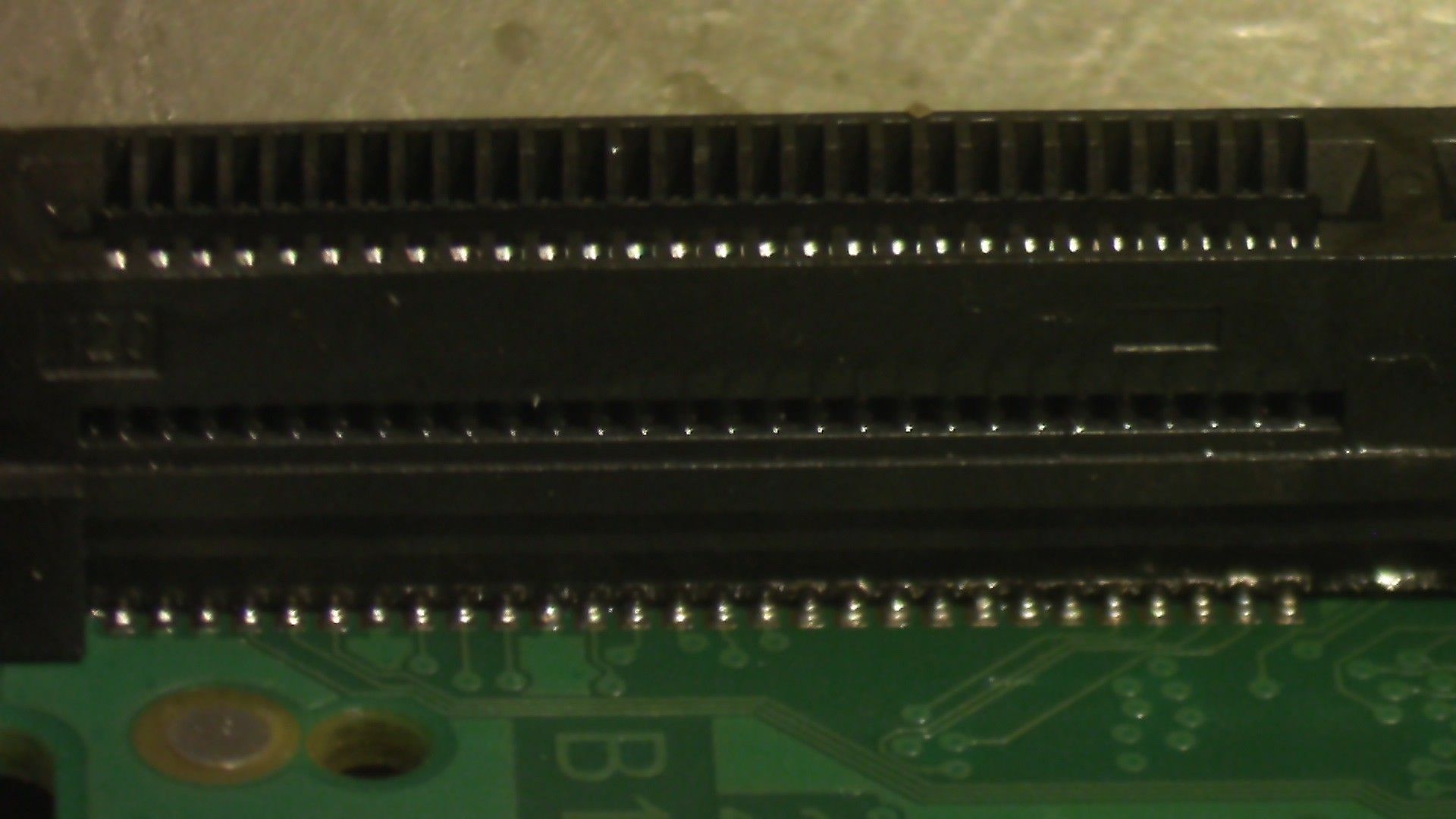

EC.8 Connector – 120 Pin
Ein 120-poliger EC.8-Connector war durch einen Sturz gebrochen. Der defekte Connector wurde ausgelötet, die Pins und Lötstellen wurden gereinigt und anschließend ein neuer Connector eingelötet.
Smartphone · Mikrolöten

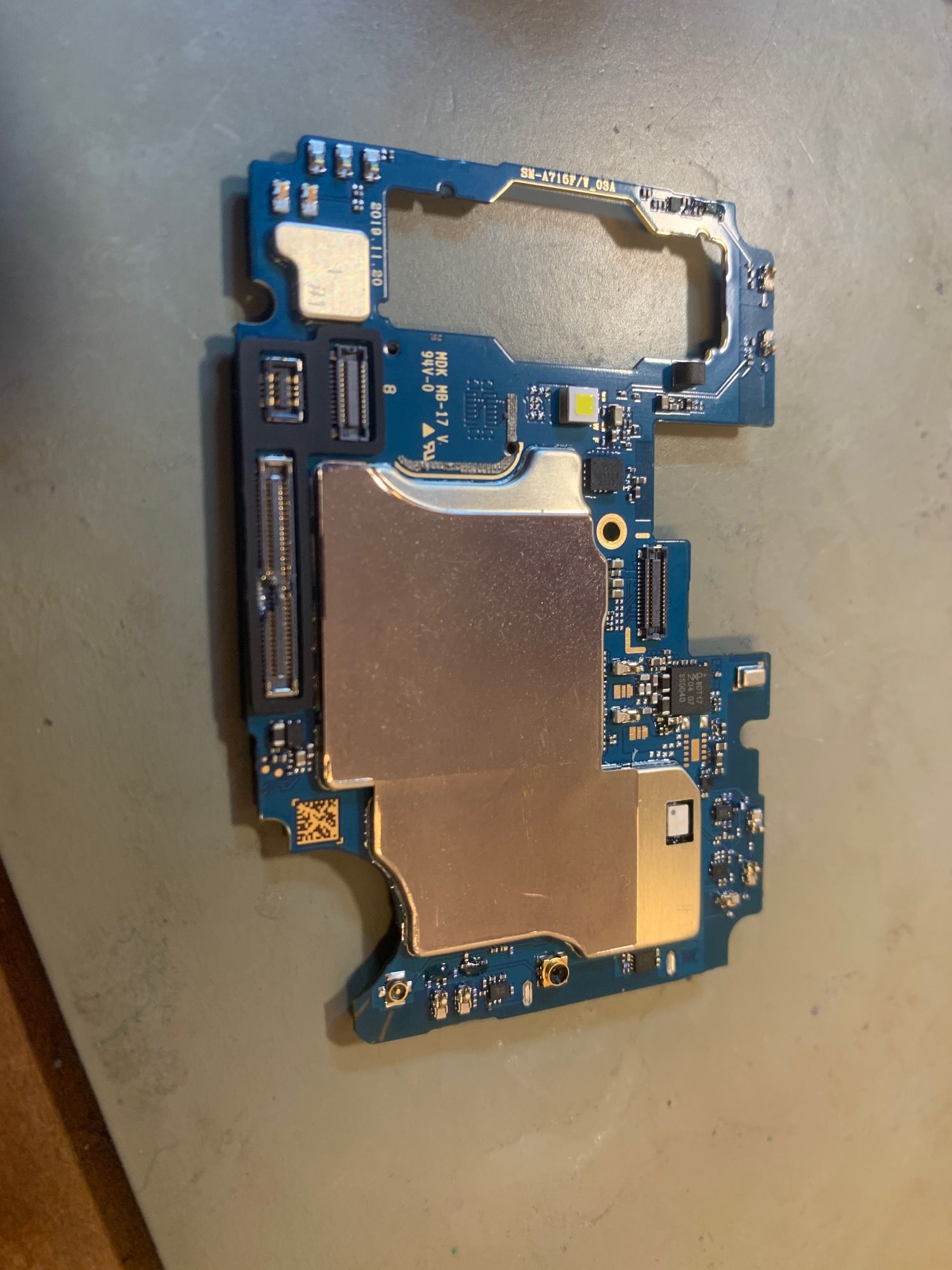

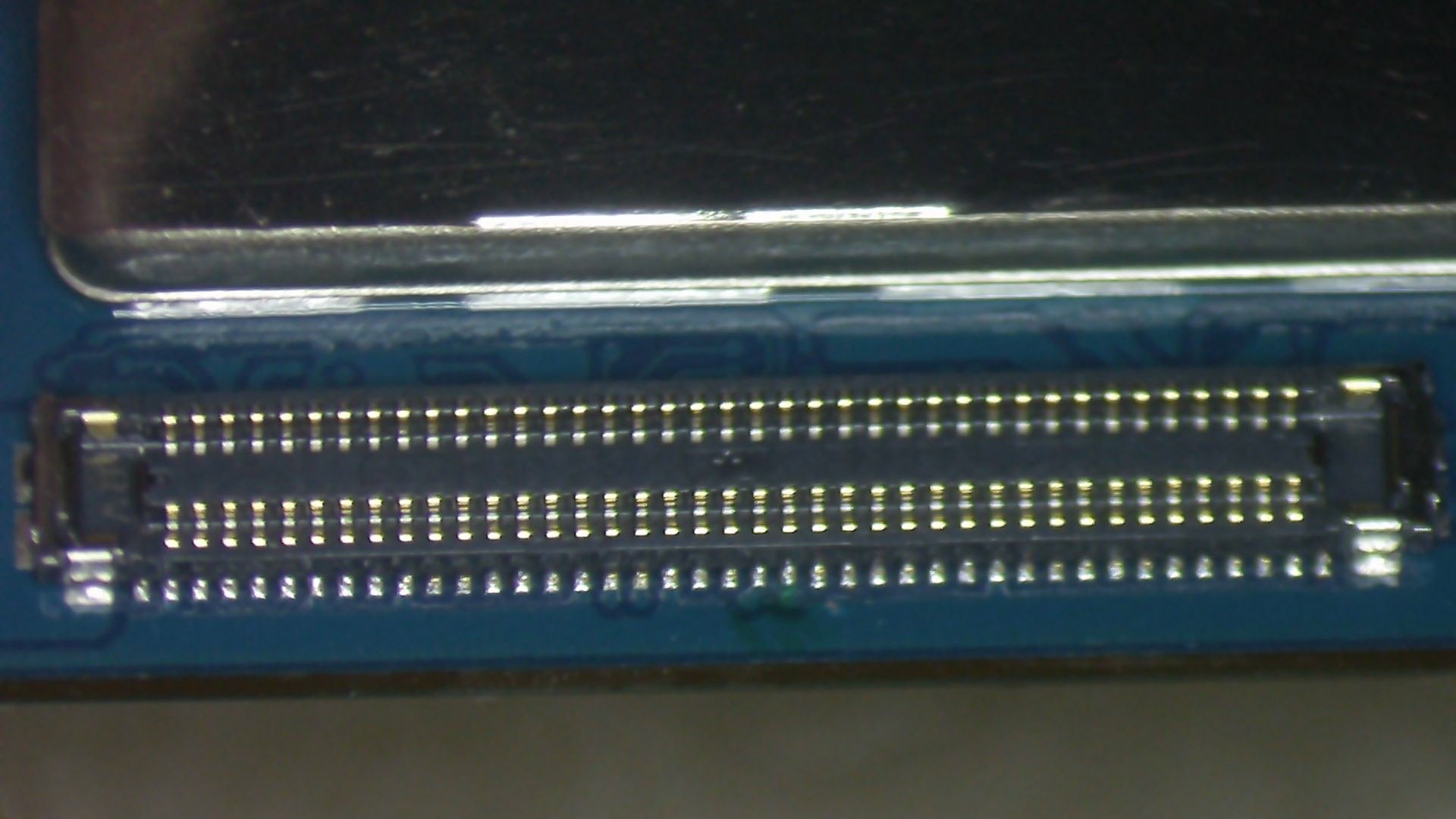

Samsung Galaxy A71
Beim Samsung Galaxy A71 wurde ein defekter Connector auf dem Mainboard entfernt. Die Lötstellen wurden gereinigt und anschließend ein neuer Connector eingelötet.
Notebook · Mikrolöten

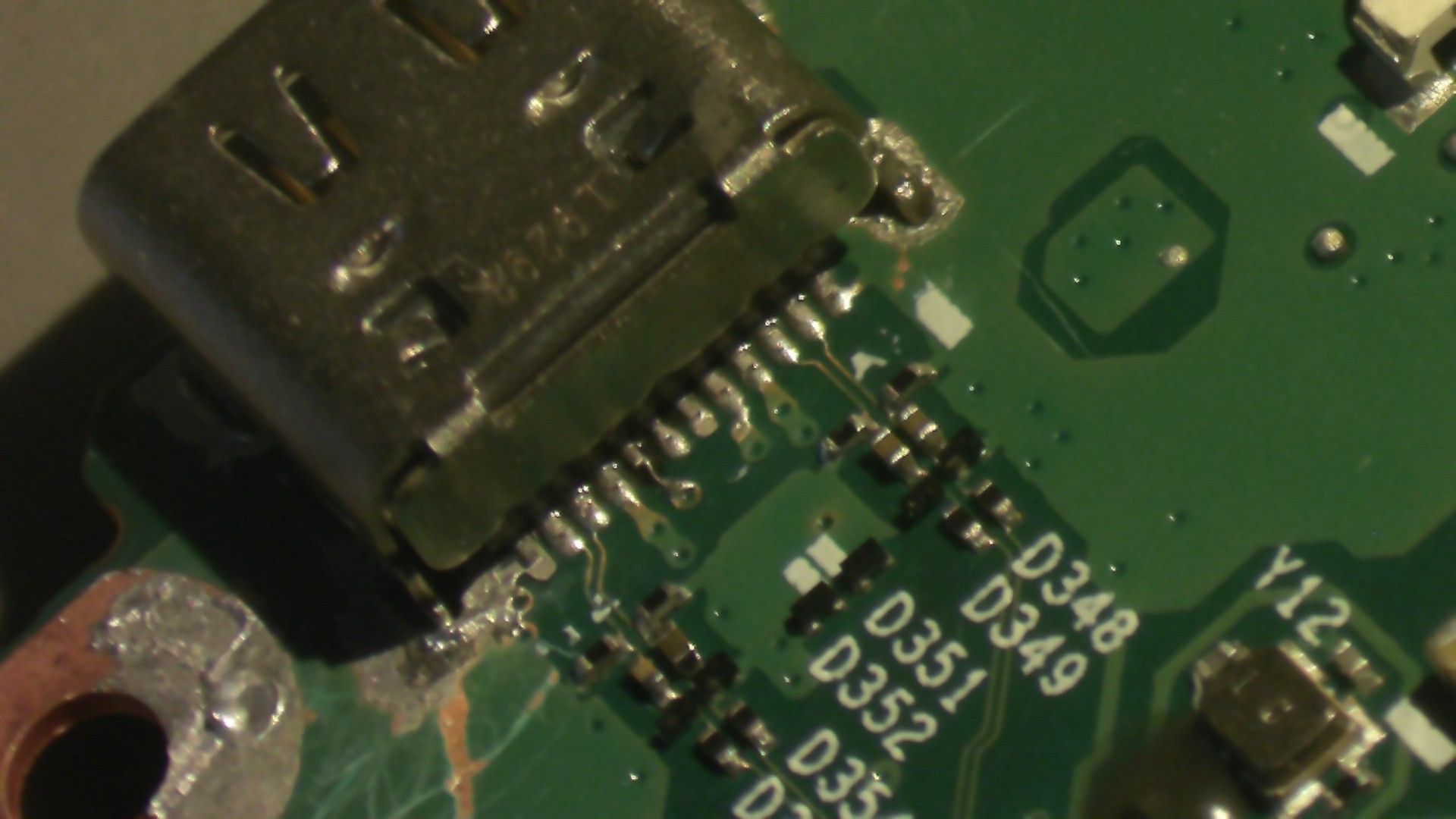

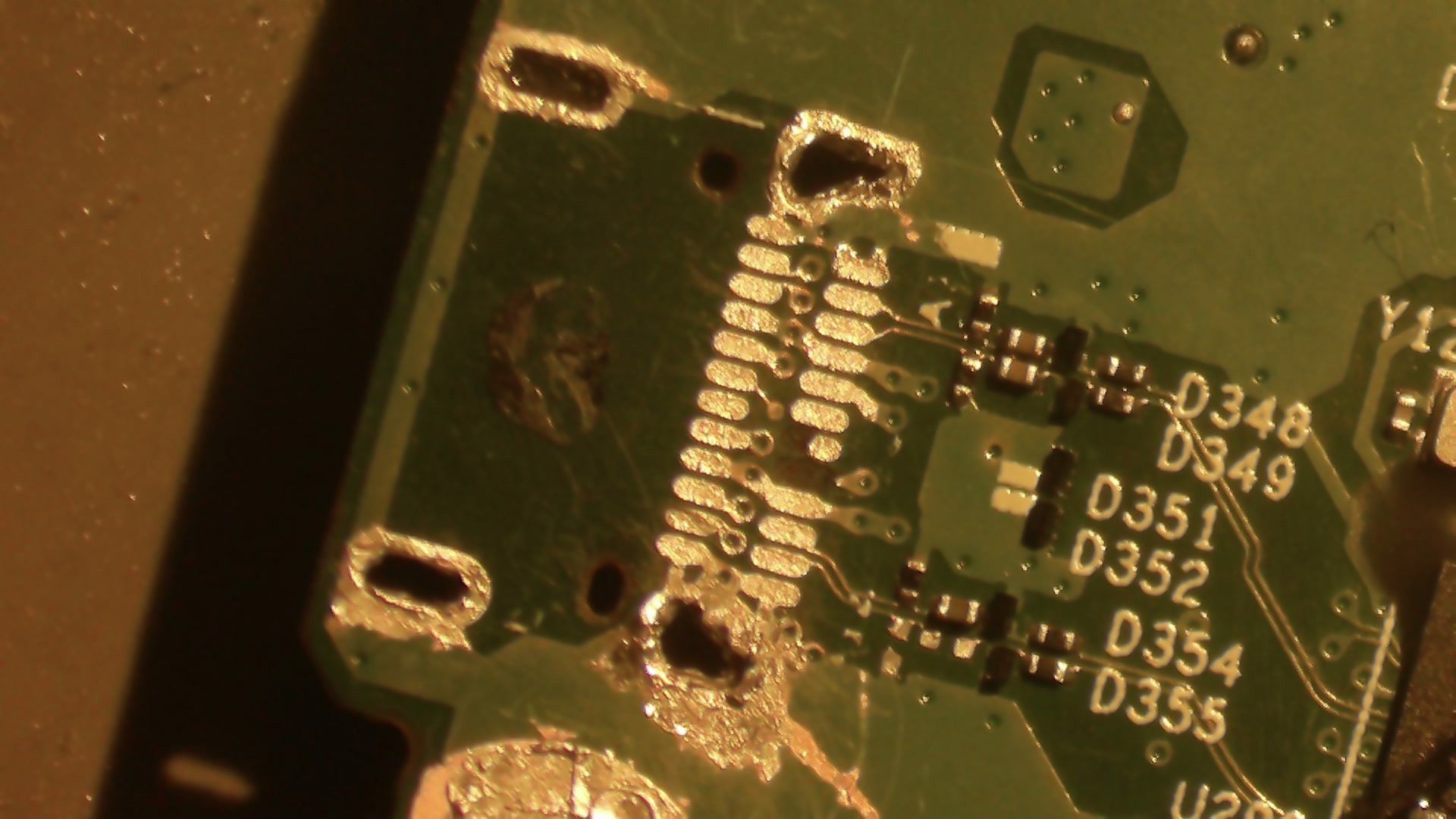

24-polige USB-C-Buchse
Bei einem vorherigen Reparaturversuch waren zwei Lötpads und ein Kondensator beschädigt worden. Die Lötstellen wurden gereinigt, die USB-C-Buchse und der Kondensator neu eingelötet und die fehlenden elektrischen Verbindungen wiederhergestellt.
Industrie & B2B · Reparatur

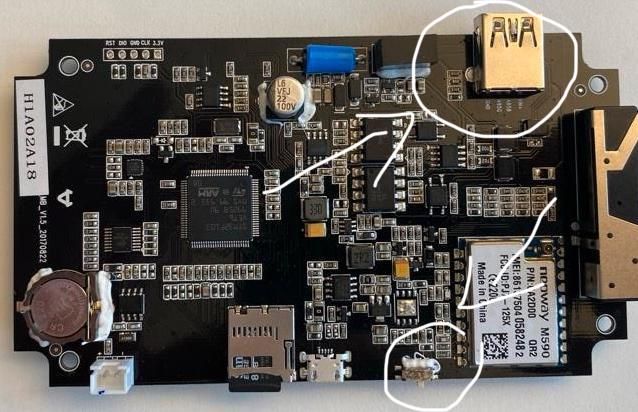

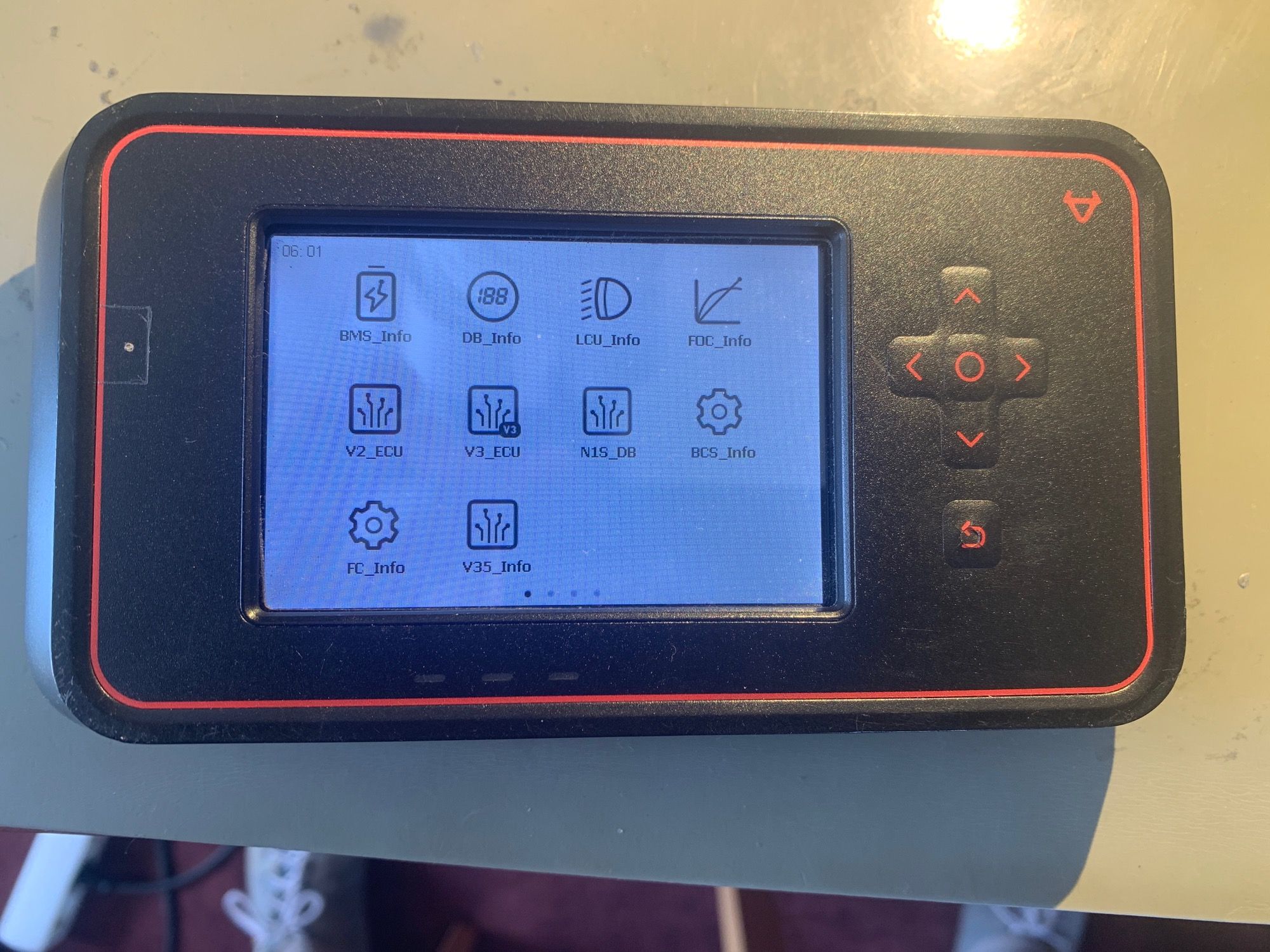

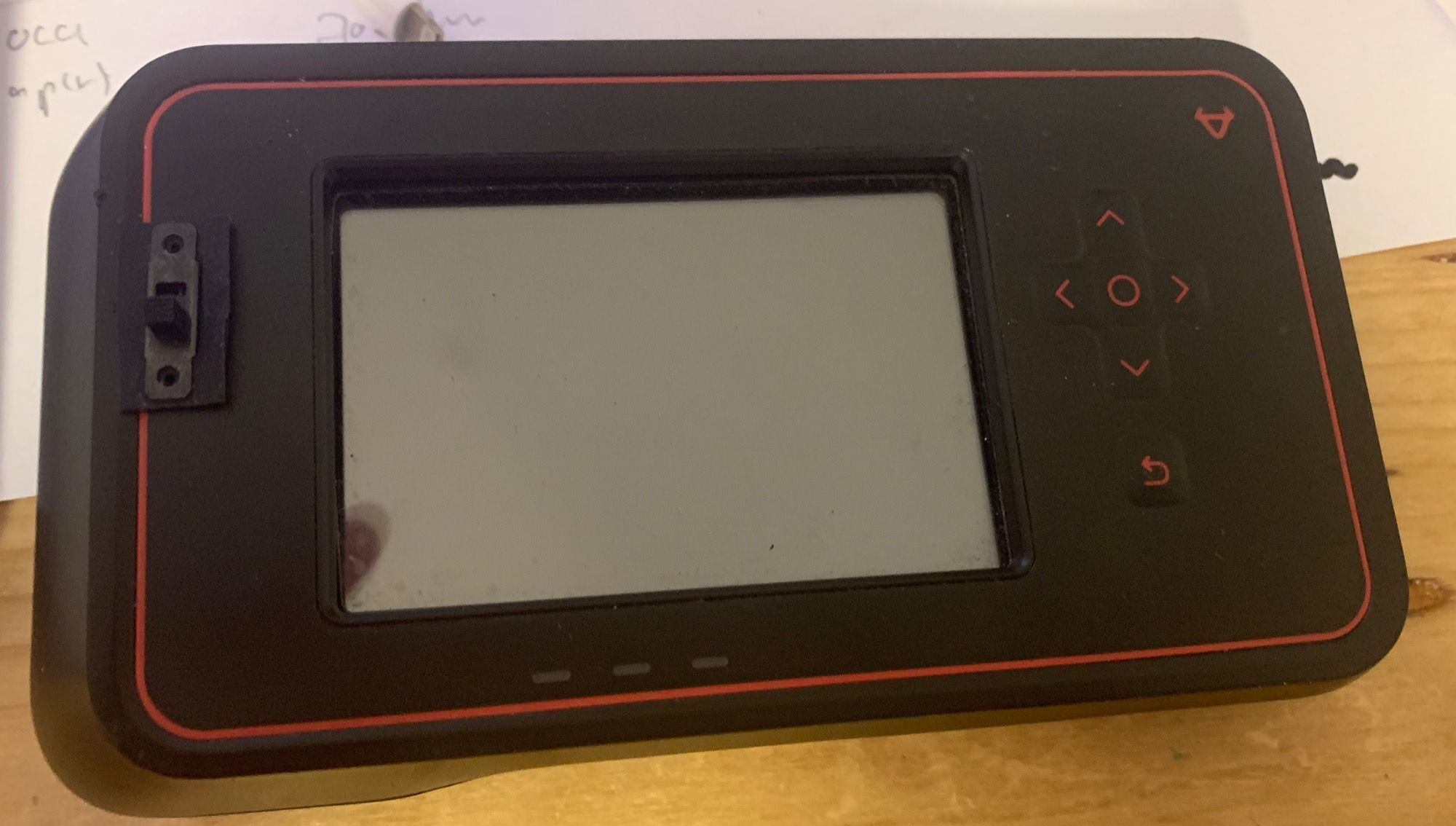

Diagnosegerät – Süwag

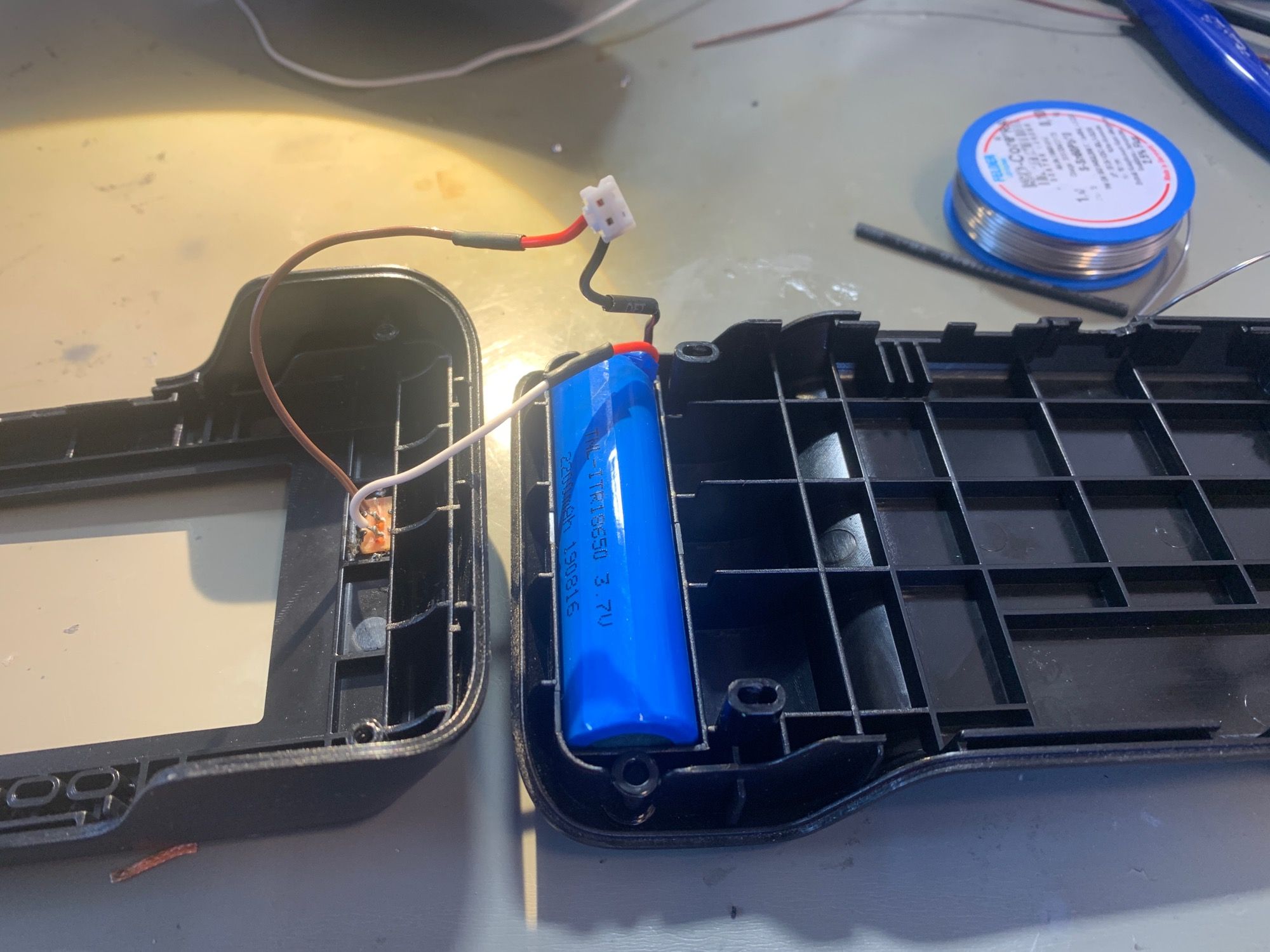

Bei einem Diagnosegerät waren ein Mikroschalter abgebrochen und eine USB-Buchse beschädigt. Da für die Sonderanfertigung kein passender Schalter erhältlich war, wurde ein neuer Mikroschalter am Gehäuse angebracht, mit der Platine verbunden und zusätzlich die USB-Buchse ersetzt.
Haushaltsgerät · Platinenreparatur

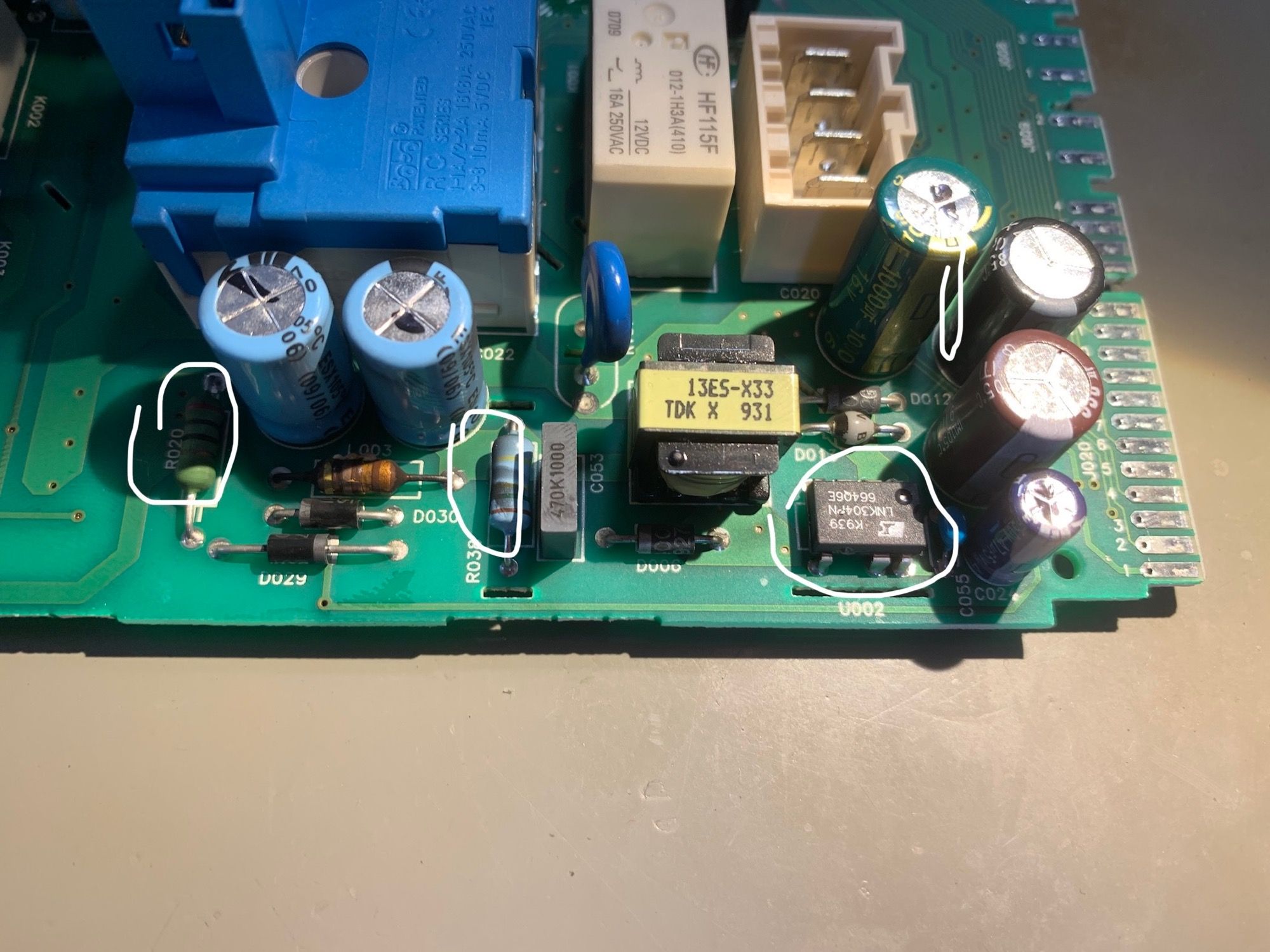

Bauknecht WA Sensitive 24 DI
Die Waschmaschine ließ sich nicht mehr einschalten. Der Kunde schickte die ausgebaute Steuerplatine zusammen mit den benötigten Ersatzteilen ein. Die defekten Bauteile auf der Steuerplatine wurden ausgetauscht.
Smartphone · Mikrolöten

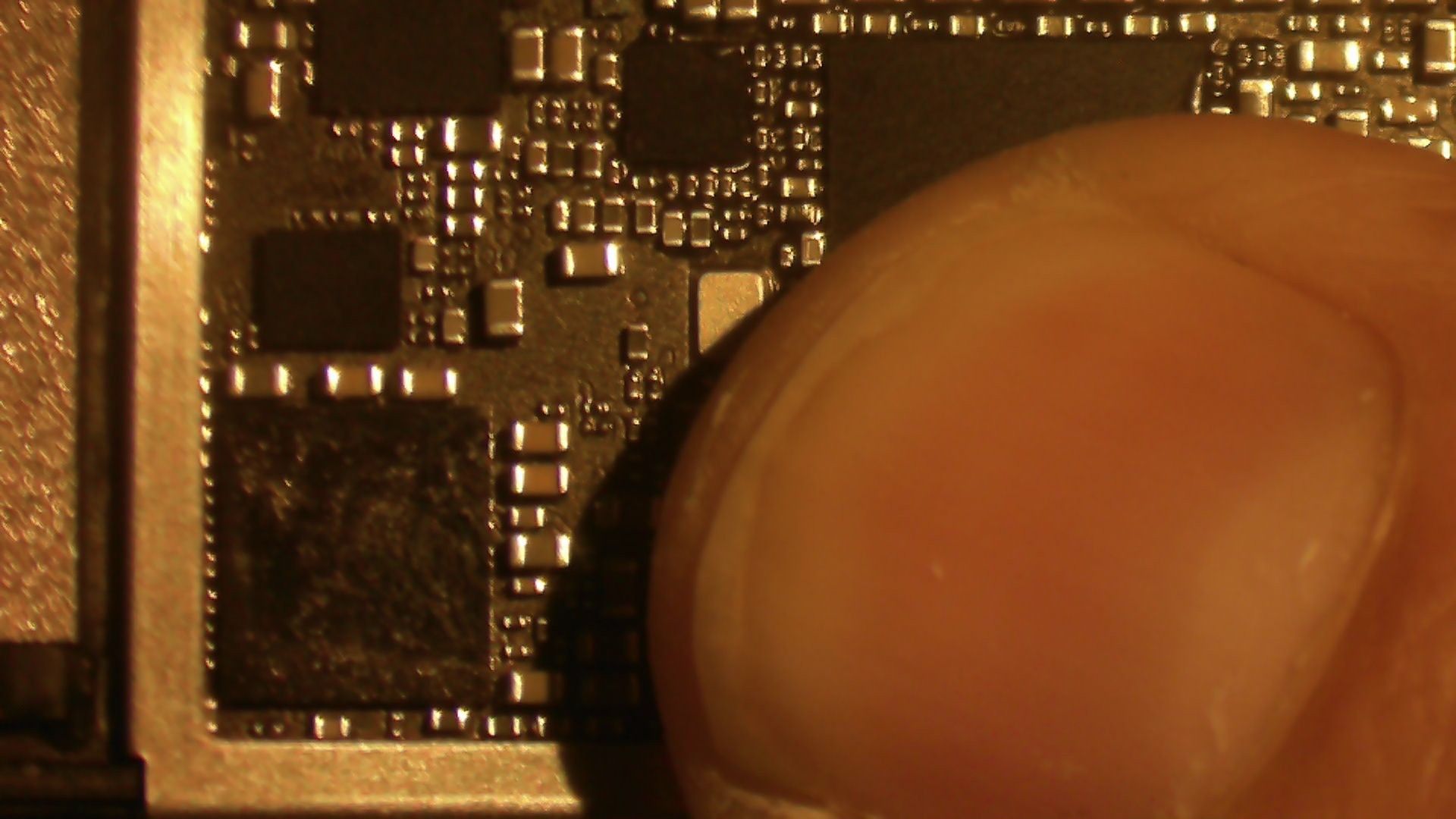

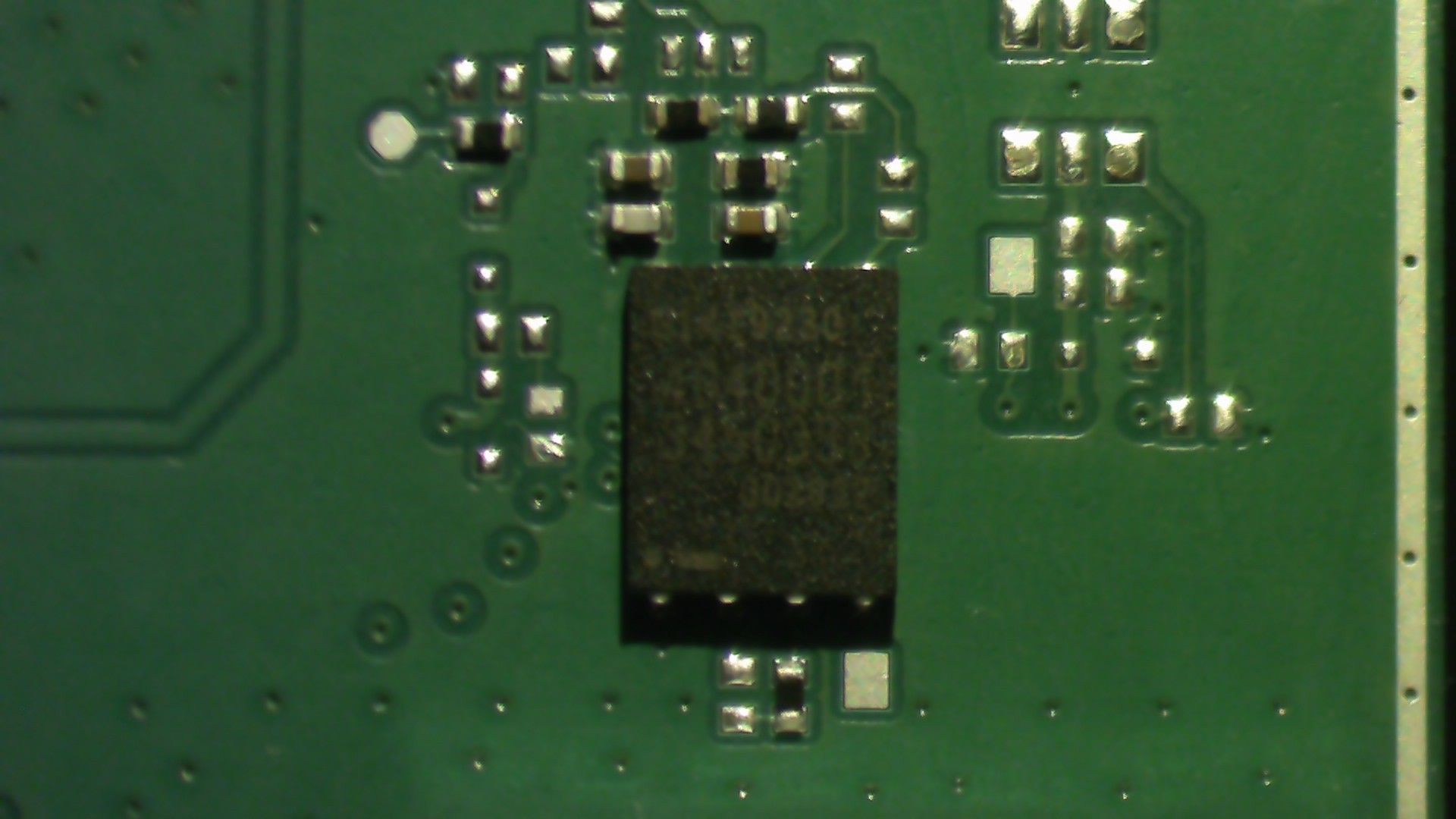

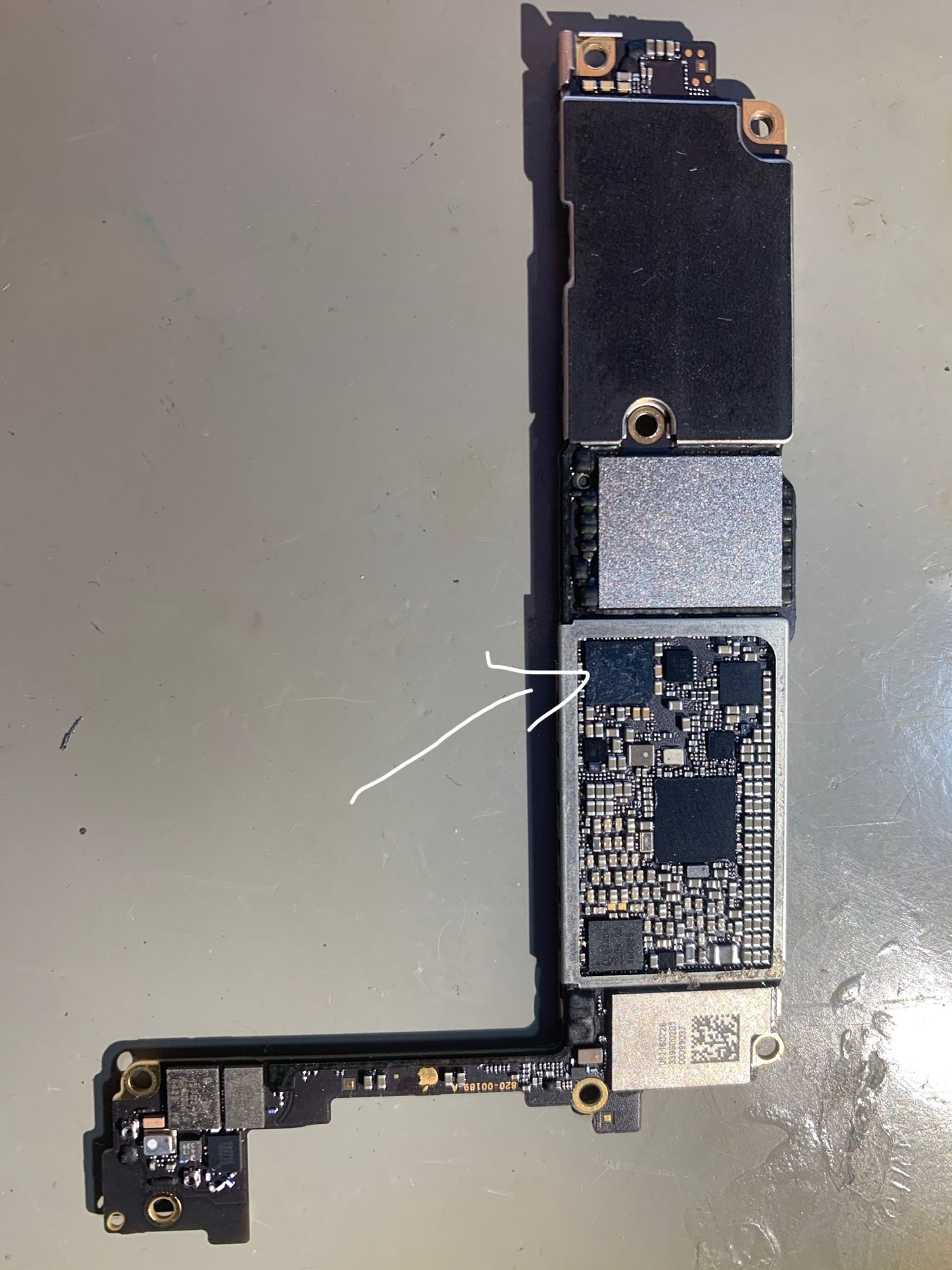

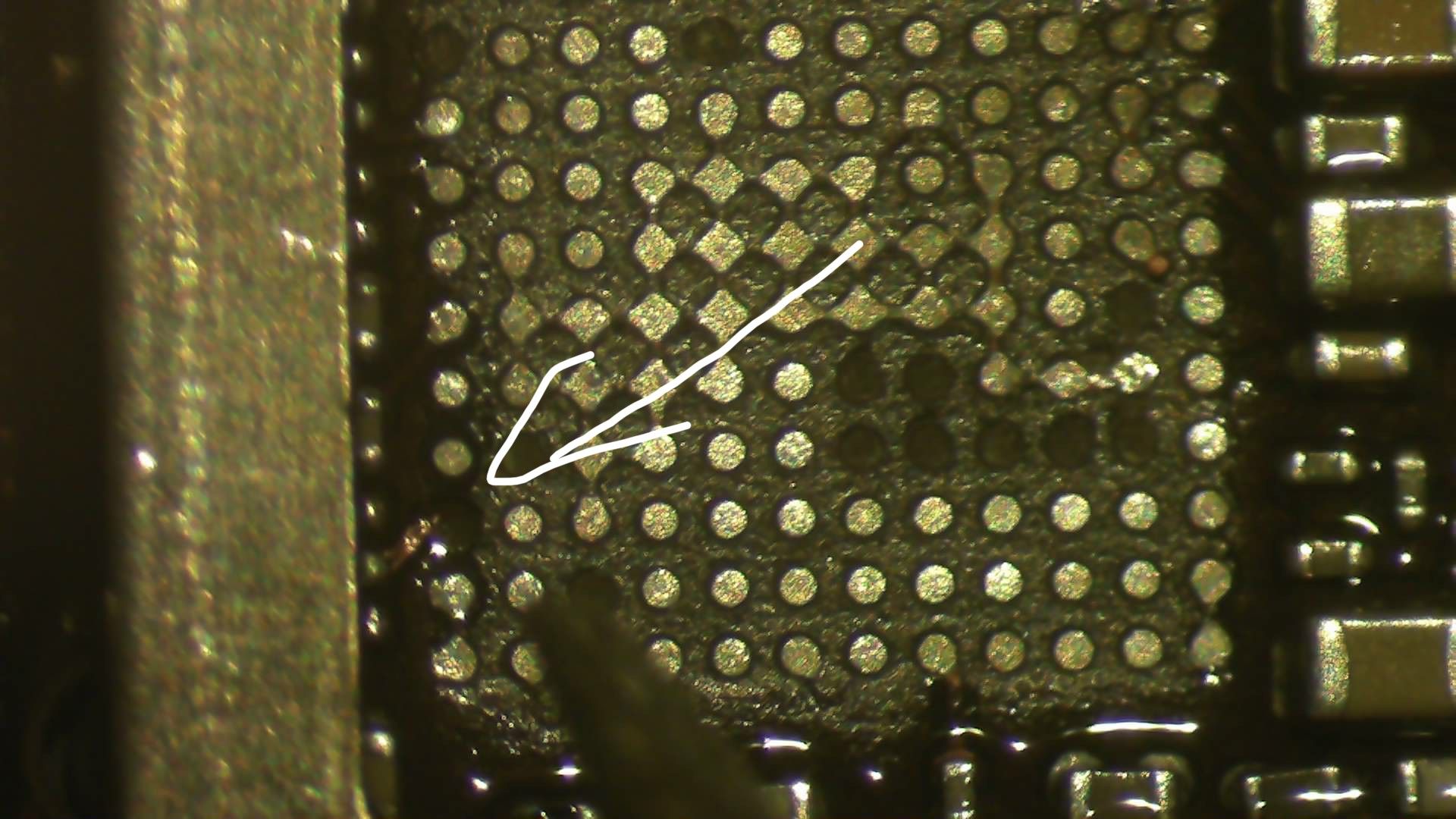

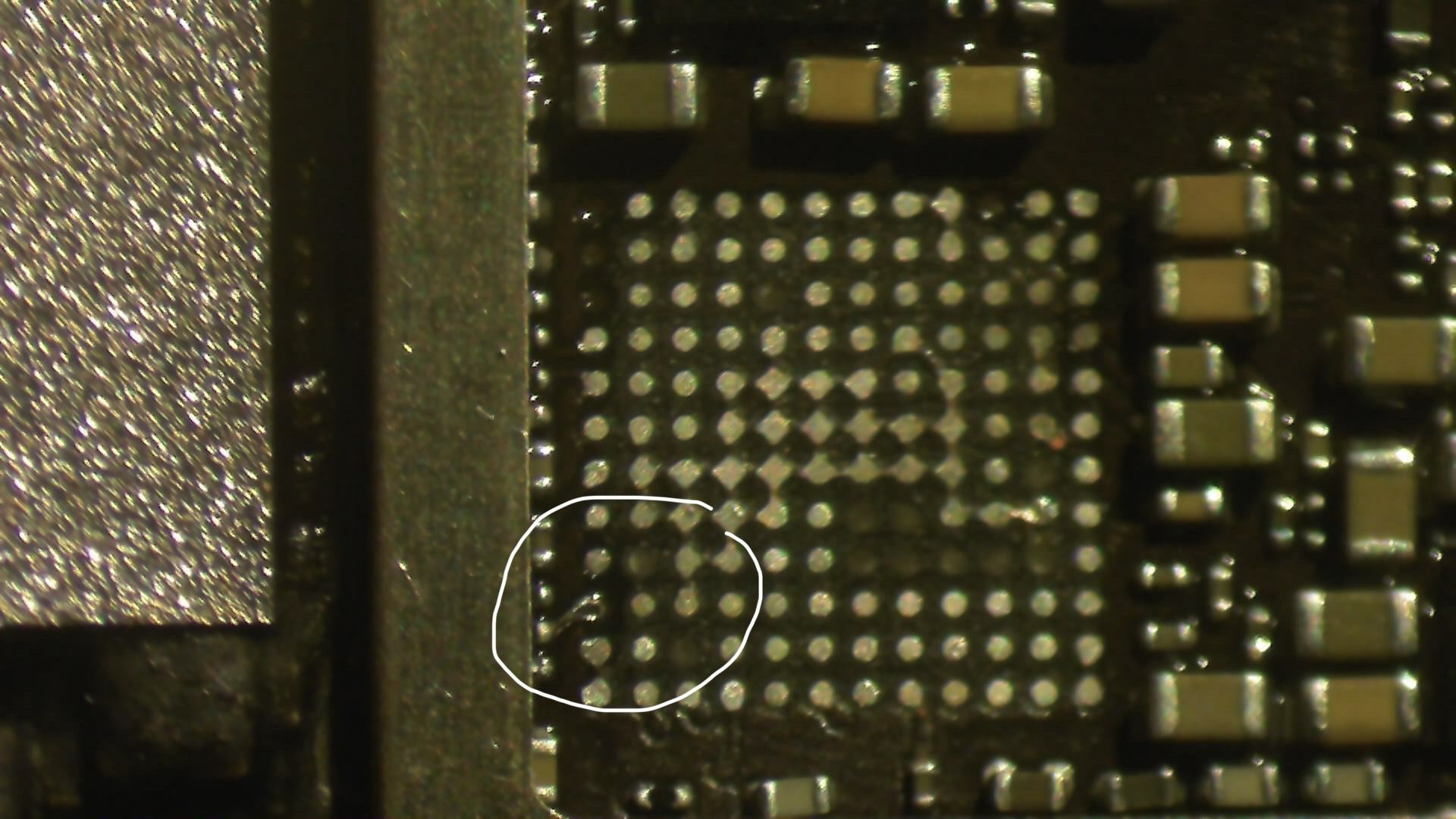

iPhone 7 Audiofehler
Typischer Audiofehler beim iPhone 7: kein Ton beim Telefonieren, Homebutton ohne Reaktion und keine Sprachmemos. Der Audio-IC wurde ausgelötet. Eine beschädigte Verbindung wurde mit einem Jumper wiederhergestellt, der Chip neu mit Lötzinn versehen (Reball) und anschließend wieder eingelötet. Der Audiofehler war danach behoben.
